Infrared(kızılötesi) kameralar sıcak cisimden kızılötesi radyasyonu şeklinde gelen enerjiyi algılar ve sıcaklık farklılıklarının termal görüntüsünü oluşturur. Teknoloji halen birçok farklı uygulamada kullanılmaktadır ve son yıllarda artan bir şekilde yangın önlemlerinde kullanılmaya başlanmıştır. Diğer hususlar arasında kızılötesi kameralar Mont Blanc tüneli ve Oslo’daki Bjørvika tüneli dâhil olmak üzere yangın emniyet tünellerinin geliştirilmesine katkıda bulunmuşlardır. Bu kapsamda kızılötesi kameralar bir yangını sıradan güvenlik kameralarına nazaran çok daha erken tespit edebilir.

Norveç belgelendirme kuruluşu olan SP Fire Research AS (SPFR) FLIR GF309 Model kızılötesi bir kameraya sahiptir. Bu kamera -40°C ile 1500°C arası sıcaklıkları ölçebilmektedir. Kamera duman ve alev arasından görür ve yangın testlerinde faydalı destek bilgileri sağlar. Kızılötesi kamera numunenin üzerindeki sıcaklık dağılımının görüntülenmesini sağlar ve termal video görüntüleri zinciri zamanla sıcaklık değişimlerini gösterir. FLIR GF-309 kamerasının hassas optikleri 25mK’den daha küçük sıcaklık değişmelerini algılayabilir.

“Sıcak Noktaların” Bulunması

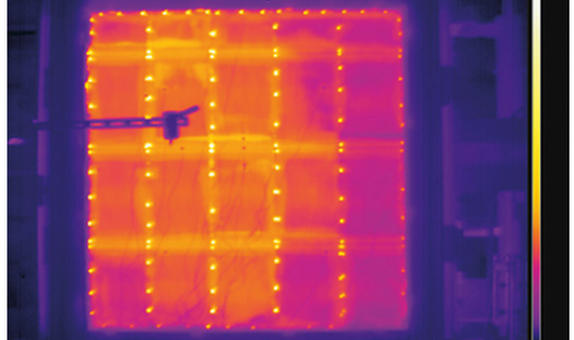

Kızılötesi kameramız “sıcak nokta” olarak adlandırılan yani ölçüm yapılan numunenin, bir yangına maruz kaldığında diğer kısımlarına göre daha yüksek bir sıcaklık derecesine sahip olan kısımların görüntülenmesinde de kullanılabilir.  Yukarıda bu gayet iyi bir şekilde görülmektedir. Burada, üzerinde çelik kirişler olan yük taşımayan bir duvar ve duvarın her iki tarafındaki iki tabaka sıradan alçı kaplamadaki yangın direnci dikey fırında test edilmektedir. Kızılötesi resim açık olarak duvar yüzeyindeki normalden yüksek sıcaklıkları göstermektedir.

“Sıcak noktaların” sıcaklıkları doğrudan test sırasında veya daha sonra kızılötesi resimleri analiz ederek çıkartılabilir. Bu şekilde, ölçüm noktalarının testten önce belirlendiği termokapıl kullanılmasının aksine, en sıcak noktaların analizi yapılanlar olduğundan emin olmak mümkün olur.

Bir mahaldeki veya noktadaki sıcaklık artışını tespit etmek yangına dirençli ürün ve yapılar geliştiren herkes için faydalı bilgiler sağlar. Özellikle ısıya maruz kalan alanlar tespit edilebilir ve buna göre ileride yapılacak ürün geliştirmesi daha iyi hale getirilebilir.

Bunlar birçok ürün tipi için, örneğin; pasif yangın koruma, borular, paneller, yangın kapıları, duvarlar, pencereler ve özellikle birleşim noktaları ve bağlantılar gibi potansiyel olarak zayıf noktalar gibi,  faydalı bilgilerdir.

 Gelişmiş Analiz

Kızılötesi kameranın klasik termokapıllarla karşılaştırıldığında bir diğer üstünlüğü de çok sayıda ölçümün mümkün olmasıdır. Zaman ve maliyet hususlarından dolayı termokapıl kullanıldığında ölçüm noktası sayısı sınırlıdır. İlave olarak termokapıllar daha önce de belirtildiği gibi önceden stratejik olarak belirlenen noktalara yerleştirilir. Ancak bu noktaların tam olarak en kritik ve en önemli sıcaklıkların görüleceği noktalar olacağının bir garantisi yoktur.

Kızılötesi kamera ve yazılımını kullanırken ölçme noktalarının sayısıyla ilgili herhangi bir sınır yoktur (ölçme noktaları kameranın çözünürlüğündeki piksel sayısıyla sınırlıdır). İlave olarak özel hatların veya alanların en yüksek, en düşük ve ortalama sıcaklıklarını ölçmek mümkündür. Aynı zamanda bu sıcaklıkların zaman içinde nasıl değiştikleri de görülebilir. Bunun ötesinde belli bir sıcaklığın altında veya üzerinde olan bütün noktaların belirlenen bir renkle gösterildiği bir düzen de uygulanabilir. Bugün, kızılötesi kameraların kullanımı hiçbir zaman termokapılların yerini almak değil, daha ziyade onlara eklemeler yapmak için kullanılır.

Çelik Yapılarda Isı Dağılımı

SPFR’de daha önce yapılan bir projede, yangına maruz kalan bir çelik yapının yük taşıma kapasitesi aşağı yönde ısı transferi için SINTEF NBL (referans Brandposten no. 48, 2013) tarafından yapılan bir fırında test edilmişti. Test bir petrol platformu güvertesindeki bir yangını simüle ediyordu ve yangının alttaki çelik yapı üzerinde meydana getirdiği etkiler incelenmişti.

Sıcaklık ısıya maruz kalınan mesafeye göre değişmektedir. Böyle bir test bir yapının ciddi bir yangından nasıl etkilendiğini ve ısının ne kadar süratle yapının yangına doğrudan maruz kalmayan diğer kısımlarına yayıldığını ortaya çıkartmaktadır. Bu, örnek olarak, yapının tamamına veya sadece bir kısmına pasif yangın koruma önlemi alınmasına gerek olup olmadığını göstermektedir.

Tünel Yangını

Kızılötesi kameraların kullanılması tünel yangın testleri sırasında da değerli bilgiler vermektedir. Tünellerdeki tecrübeler genellikle son derece ağır duman üretimini göstermektedir ve bu ortamda iyi bir resim ve video almak son derece zor bir iştir. Kızılötesi kamera dumanın içerisinden “görebilir” bu suretle tünelde zaman içinde yangının gelişmesi ve sıcaklık değişmeleri hakkında değerli bilgiler sağlar.

Modelleme

Yangınların matematiksel modellemesiyle ilgilenenler için, kızılötesi kamera yüzey sıcaklıklarının tam bir geometri olarak haritasını çıkartarak hesaplamaların doğrulanması için bir dayanak sağlamak için kullanılabilir.
