İşlevsel Mimik Panel Uygulamaları

İşlevsel Mimik Panel Uygulamaları

22 Eylül 2021 | TEKNİK MAKALE
225. Sayı (Eylül 2021)
457 kez okundu

İLKER CANBAZ

Elektrik Mühendisi / Kıdemli Satış Destek Uzmanı

EEC Entegre Bina Kontrol Sistemleri

Duman tahliye kontrol sistemleri yangın olan mahaldeki dumanın kontrol altında tutulması ve diğer güvenli bölgelere yayılmadan binadan tahliyesinin sağlanması amacıyla kurulurlar. Bir binada yangın algılama ve alarm sisteminin kurulması ne kadar önemliyse duman tahliye sisteminin oluşturulması da o kadar önemlidir.

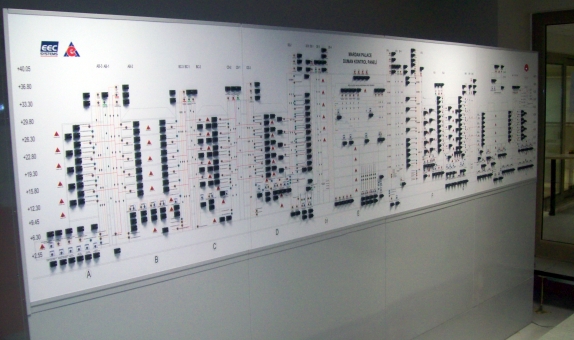

Yüksek iş merkezleri ve rezidans binalarında, oteller, hastaneler ve alışveriş merkezlerinde can ve mal güvenliğini tam anlamıyla sağlayabilmeniz için duman kontrol ve tahliye sistemleri gereklidir. Duman Kontrol Panelleri (mimik paneller), duman kontrol sisteminin parçası olan klima santralleri, yangın damperleri, duman tahliye fanları ve merdiven basınçlandırma fanlarının kontrolünü ve durum izlemelerini ışıklı göstergeler ve kontrol anahtarları ile yapan panellerdir.

İşlevsel Mimik Panel Tasarımında Dikkat Edilmesi Gereken Hususlar

Duman tahliye sistemlerinin kontrolünde büyük öneme sahip mimik paneller doğru tasarlanmazlarsa beklentileri karşılayamayan işlevsiz bir duruma gelebilirler. Mimik panel tasarım aşamasında tesisin büyüklüğü, duman tahliye sisteminde kullanılan mekanik cihazların miktarları, duman tahliye senaryosu gibi kriterler değerlendirilmelidir. Projeye özel işlevsel bir panel tasarımında mühendislik çalışmalarının büyük önemi vardır. Panel tasarımında dikkat edilecek hususlar kullanıcı için görsel kumanda ekranı ve sistemin teknik kapasitesi olarak iki başlık altında incelenebilir.

Kullanıcı için Görsel Kumanda Ekranı

Mimik panel projeye özel tasarlanmalı, kullanıcıya öngörülemeyen durumlarda hızlı muhakeme ve müdahale imkânı sağlayacak şekilde kolay ve anlaşılır olmalıdır. Duman senaryosundaki mimik panel üzerinde duman kontrolleri için kullanılacak klima santralleri, üfleme ve egzoz fanları, basınçlandırma fanları, damperler, tüm kanallar ve hava akış güzergâhları renkli olarak gösterilmelidir.
