Depolama Alanlarında ESFR Sprinkler Sistemleri

Depolama Alanlarında ESFR Sprinkler Sistemleri

25 Şubat 2019 Pazartesi | TEKNİK MAKALE
204. Sayı (Ocak-Şubat 2019)
514 kez okundu

SERKAN CEYLAN

NORM TEKNİK A.Ş. Satış ve Müh. Dept. Ekip Lideri

1. GİRİŞ

1.1. Sprinkler Sistemi

Sprinkler sisteminin amacı yangını kontrol veya söndürmeye yetecek minimum uygulama yoğunluğunu sağlamaktır. Sprinkler sistemi endüstriyel bir tesisin yangın söndürme sisteminin en etkili elemanıdır. Yangın esnasında yükselen duman içinde su damlacıklarının penetrasyonu ve yanan yüzeye ulaşarak söndürme işleminin gerçekleştirilmesi, çevrede ve tavan seviyesinde sıcaklığın düşürülmesi sonucu aşırı sprinkler açılması ve konvektif ısı transferi nedeniyle yapısal yangın zararlarının önlenmesi, yanan nokta çevresini ıslatıp soğutarak yangının yayılmasını önlemek yangının kontrol altına alınabilmesi için gerekli zorunluluklardır. Sprinkler sisteminin bu zorunlulukları yerine getirebilmesi için optimum damlacık çapının sağlanması gereklidir. Sprinkler deflektöründen yayılan damlacıkların çapına bağlı olarak yangının ilerleme hızı ve sıcak gazların yapı içine transferi çok fazla değişebilir. Büyük damlacıkların yükselen duman içerisinde penetrasyonu kolaydır, ısıl yükü yüksek yangınlarda küçük damlacıklara göre daha etkilidir. Küçük damlacıklar ise yanan bölge çevresinde ve özellikle tavan çevresinde buharlaşıp ısı çekerek soğutma etkisi sağlarlar. Böylece daha çok sprinkler açılması önlenmiş olur. Ancak yükselen dumanın hızı damlacıkların terminal hızını geçiyorsa, özellikle küçük damlacıklar duman ile birlikte sürüklenecek ve söndürme ya da soğutma işlemine katkı yapamayacaktır. Eğer sprinkler uygulanacak alan yüksek tavanlı ise bu kritere daha fazla dikkat edilmelidir. Yangın esnasında ortaya çıkan ısı miktarına bağlı olarak yüksek tavanlı binalarda tavan sıcaklığının sprinklerin aktivasyon sıcaklığına ulaşması daha uzun sürecektir. Buna paralel olarak yangın büyüyecek ve yükselen alevler sonunda sprinklerlerin çalışmasını sağlayacak, ancak damlacıklar yere düşmeden buharlaşacak ya da damlacık hızlarına bağlı olarak duman ile birlikte sürüklenecektir. Bunu önlemek için yüksek tavan uygulamalarında büyük orifisli sprinkler kullanılması gerekmektedir. Kullanılacak sprinkler tipinin seçimi ve yerleşimi ise en sağlıklı olarak sprinkler su atım karakteristiklerinin değerlerine göre karşılaştırılması ya da projelendirme yapılan yükseklik için test verilerinin üreticiden sağlanması ile yapılabilir. Ancak pratik çözüm olarak 9,1 m’ye kadar olan yüksek tavan uygulamalarında ESFR veya iri damlacıklı sprinklerler çözüm olabilir. Sprinkler sisteminde kontrol ve söndürme özellikli olmak üzere iki tip sprinkler mevcuttur.

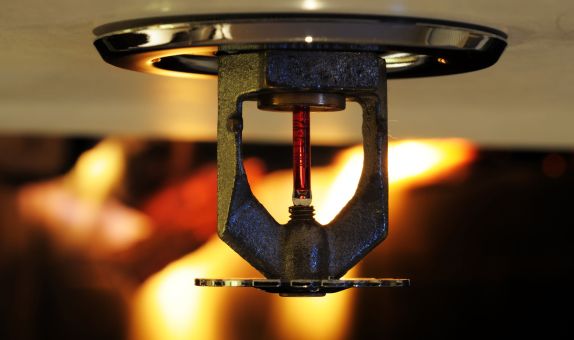

1.2. ESFR (Erken Uyarılı Hızlı Tepkili) Sprinkler
1980’lerin sonunda, Factory Mutual Sigorta şirketinin çalışmaları sonucunda yangınların bastırılması için özel dizayn edilen ESFR sprinkler geliştirilmiştir. Yüksek depo alanlarında yangını bastırmak ve özel uygulama gerektiren yerlerde kullanmak için geliştirilmiş ilk sprinklerdir. ESFR sprinkler söndürme özellikli sprinklerdir ve K14, K17, K22 ve K25 olmak üzere dört farklı basınç değerinde ESFR sprinkler mevcuttur. Kullanılacak olan bu sprinkler tipini çatı ve depolama yükseklikleri belirler(Tablo 2). ESFR sprinkler yangını bastırmaya yönelik homojen ve güçlü su dağılımı ile hızlı şekilde su akışı sağlar. ESFR sprinkler deflektörü iri su damlacıkları üretir ve yangın sırasında erken devreye girerek, iri damlacıkları sayesinde sıra yangınların bastırılmasında etkilidir. Tüm dizayn ve montaj kriterlerinin tam olarak yerine getirilmesi halinde, depo ve depolama alanlarında ESFR sprinkler diğer sprinklerler ile karşılaştırıldığında çok daha etkilidir. ESFR sprinklerin montajında uygulanması gereken; tavan eğimi, çatı konstrüksiyonu, montaj yerleşimi ve çatı engelleri gibi bazı zorunlu kurallar vardır. Bu zorunlu kurallara uyulmaması durumunda sprinklerin atım karakteristiği bozulabilmekte ve yangın anındaki performansını olumsuz etkileyerek söndürme işleminin gerçekleşmemesine neden olmaktadır.

Devamı için: http://www.yanginguvenlik.com.tr/edergi/frame.asp?mag_id=5&sayi=204
