Paralel ve Seri Bağlı Standart Pompaların Çalışma Şekli ve Uygulamadaki PÜF Noktalar

Paralel ve Seri Bağlı Standart Pompaların Çalışma Şekli ve Uygulamadaki PÜF Noktalar

21 Haziran 2018 Perşembe | HABERLER
199. Sayı (Mayıs-Haziran 2018)
1.257 kez okundu

RAMAZAN GÜNAY
Standart Pompa Satış Yöneticisi – Endüstri

İşletmelerin ihtiyaç durumları bazen debi, bazen de basınç olabilmektedir. Bu ihtiyaçlar pompaların tesisata farklı bağlantı şekillerinde bağlanması sonucunu doğurmuştur. Tesisata bağlantı şekillerine göre paralel ve seri bağlı pompa tesisatları bulunmaktadır.

Paralel Bağlı Pompa Tesisatları


Sistemin ihtiyaç duyduğu debinin bir pompa ile sağlanamadığı durumlarda veya değişken debi istenen durumlarda

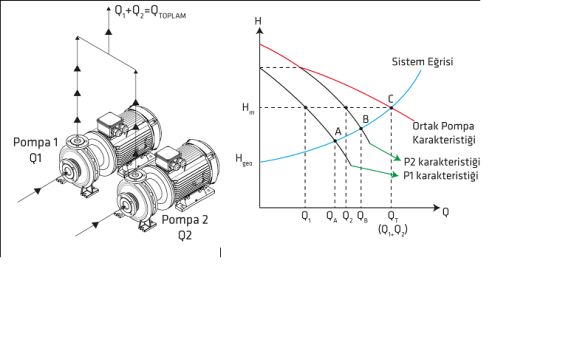

tercih edilen bir bağlantı şeklidir. İki farklı pompanın aynı Hm değerindeki debileri toplanır (Q1+Q2=QT), böylece ortak pompa karakteristiği oluşur.

Paralel bağlı pompa tesisatı uygulamasında öncelikle sistemde istenen toplam debi değeri tespit edilir. Bu toplam debi değerine göre, uygun boru çapları seçilerek sürtünme kayıpları hesap edilir. Sonuçta (Hm) manometrik basma yüksekliği hesaplanır. Yukarıdaki grafikte sistemin basınç kayıplarına göre hesaplanmış sistem eğrisi görülmektedir.

İki pompa aynı anda çalışacak şekilde tasarlanıp pompa seçimi yapılmış ise C noktasında pompalar sorunsuz çalışacaktır.
Fakat işletmeler, debi ihtiyacının azalması durumunda tek pompa ile çalışmak isteyebilir. Yapılan hatalardan biri sadece 1. pompayı çalıştırdığında sistemde Q1 debisinin görüleceği öngörüsüdür. Sadece 1. pompa çalışırken, 1. pompanın karakteristik eğrisi ile sistem eğrisinin kesiştiği nokta olan A noktasında çalışır. Sonuç olarak işletme QA değerini debi olarak görecektir. Sadece 2. pompanın çalıştığı durumda da Q2 değeri değil, B noktasına karşılık gelen QB debi değerini sistemde görecektir.

Devamı İçin: http://www.yanginguvenlik.com.tr/edergi/5/199/62/
